PE IAT 실습

notepad.exe를 이용하여 PE 구조를 파악한다.

notepad.exe

0.06MB

먼저 IMAGE_OPTIONAL_HEADER의 DataDirectory 구조체의 배열 정보를 확인합니다.

실제 해당주소에 들어가 보면 앞쪽이 IMPORT Table의 RVA 뒤쪽이 Size입니다.

이후에 RVA를 알기 때문에 offset(RAW)을 구합니다.

7604 - 1000 + 0400 = 6A04 (text 섹션임)

파일에서 6A04을 보면 다음과 같습니다.

블록으로 잡힌 부분이 전부 IID의 구조체 배열입니다.

RAW 값을 구해보면 다음과 같아집니다.

Description	RAW
INT	00006D90
Time Date Stamp	-
Forwarder Chain	-
Name	00006EAC
IAT	000006C4

그럼 이제 하나씩 따라가 보자!

#1. Name 00006EAC

#2. INT 00006D90

INT는 임포트 하는 함수의 정보가 담긴 구조체 포인터 배열입니다. 이 정보로 프로세스 메모리에 로딩된 라이브러리에서 해당 함수의 시작 주소를 알아낼 수 있습니다.

주소 값 하나하나가 각각의 IMAGE_IMPORT_BY_NAME 구조체를 가리키고 있습니다.

제일 첫 번째 배열 값인 7A7A를 따라가 봅시다.

#3. IMAGE_IMPORT_BY_NAME

RVA:7A7A를 RAW로 변환합시다.

7A7A+1000-0400 = 6E7A

제일 앞의 '..'(000F)는 라이브러리에서 함수의 고유번호라고 합니다. 이 Ordinal 뒤로 함수 이름 문자열이 보이죠?

여기까지 봤을 때 INT는 IMAGE_IMPORT_BY_NAME 구조체의 포인터 배열임을 알 수 있습니다.6

함수의 이름은 'PageSetupDlg\(?)' 이네요.

#4. IAT 000006C4

다음 그림에서의 블록영역이 'comdlg32.dll' 라이브러리에 해당하는 IAT 배열 영역입니다.

IAT의 첫 번째 원소값인 '76324906'은 의미 없는 값이고 메모리에 로딩될 시 정확한 주소값으로 대체됩니다.

그래서 ImageBase 01000000 + 000006C4 = 010006C4를 디버거로 열어보면

pagesetup 함수 시작이 나타나게 됩니다. 그값은 94269677 인데 실행과정에서 이값이 왜바뀌는지는 잘모르겠습니다.

=> OS에 따라서 바뀐다고 함.

아무튼 디버깅 실행후에 값을 010012C4에 값을 살펴보면 77962694 이고,

77962694로 이동을 했을 시

이렇게 PageSetupdlg 함수의 시작부분을 확인할 수 있습니다.

헥사값이 바뀌는건 OS때문에 바뀌는거라고 생각됩니다...

어찌됐건 함수의 시작부분을 찾았다 !

PE EAT 실습

IAT를 실습했으니 이번엔 EAT를 실습해보자!

Windows OS에서 라이브러리는 다른 프로그램에서 불러 쓸 수 있도록 관련 함수를 모아놓은 파일을 의미.(SYS/DLL)

그 중 kernel32.dll 파일이 가장 핵심적인 라이브러리 파일이라고 할 수 있습니다.

EAT는 저번에도 봤었다시피 라이브러리에서 제공하는 함수를 다른 프로그램에서 가져다가 쓸 수 있도록 해주는 핵심 메커니즘 입니다. => EAT를 통해서만 해당 라이브러리에서 익스포트하는 함수의 시작 주소를 정확히 구별할 수 있음

앞의 IAT와 마찬가지로 IMAGE_OPTIONAL_HEADER의 DataDirectory에서 Export 정보를 저장해놓고 있음.

kernel32.dll

1.17MB

해당 주소로 이동해보자. 00000168

IAT와 같이 앞쪽 4바이트가 RVA 뒤쪽 4바이트가 Size의 멤버임을 볼 수 있음.

RVA값이 262C 이므로 RAW를 계산해보면,

262C - 1000 + 0400 = '1A2C' 입니다.

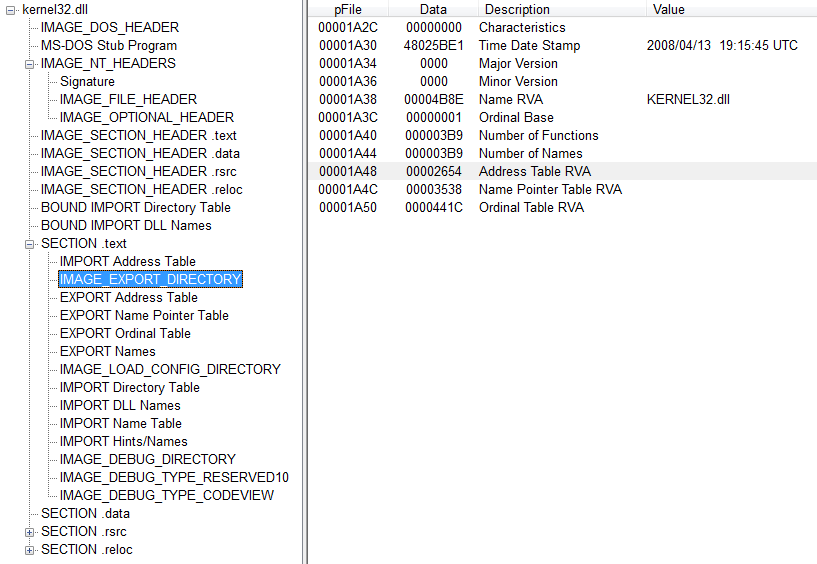

다음으로 IMAGE_EXPORT_DIRECTORY의 구조체는 다음과 같습니다.

typedef struct _IMAGE_EXPORT_DIRECTORY {

DWORD Characteristics

DWORD TimeDateStamp

WORD MajorVersion

WORD MinorVersion

DWORD Name

DWORD Base

DWORD NumberOfFunctions

DWORD NumberOfNames

DWORD AddressOfFunctions // 함수 주소 배열(EAT)

DWORD AddressOfNames //함수명 배열

DWORD AddressOfNameOrdinals // 함수 서수 배열

} IMAGE_EXPORT_DIRECTORY, *PIMAGE_EXPORT_DIRECTORY

그럼 중요한 멤버들을 정리해보면,

항목	의미
NumberOfFunctions	실제 Export 함수 개수
NumberOfNames	Export 함수 중에서 이름을 가지는 함수 개수 (<=NOF)
AddressOfFunctions	Export 함수 주소 배열 (배열 원소 개수 = NOF)
AddressOfNames	함수 이름 주소 배열 (배열 원소 개수 = NON)
AddressOfNameOrdinals	Ordinal 배열 (배열 원소 개수 = NON)
